  会社概要

社名株式会社 永井ゲージ製作所

所在地〒532-0036
大阪市淀川区三津屋中1丁目4番43号

連絡先TEL  :06-6309-0401
  FAX   :050-3730-9977
  mail  :info@dia-gauge.co.jp

代表者代表取締役社長  永井 佐千夫

創業昭和26年2月

資本金1,000万円

認証規格日本工業規格(JIS)
JIS B 7524-2008
LIC.NO.JQ0508157

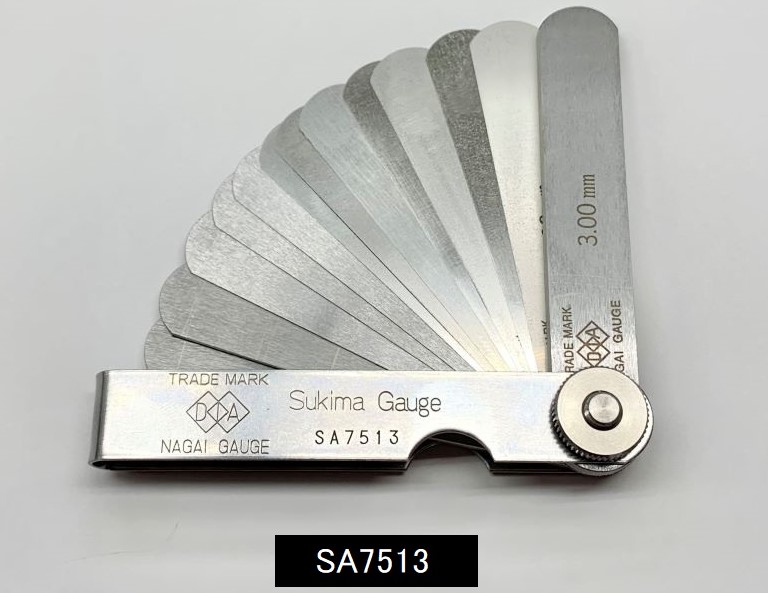

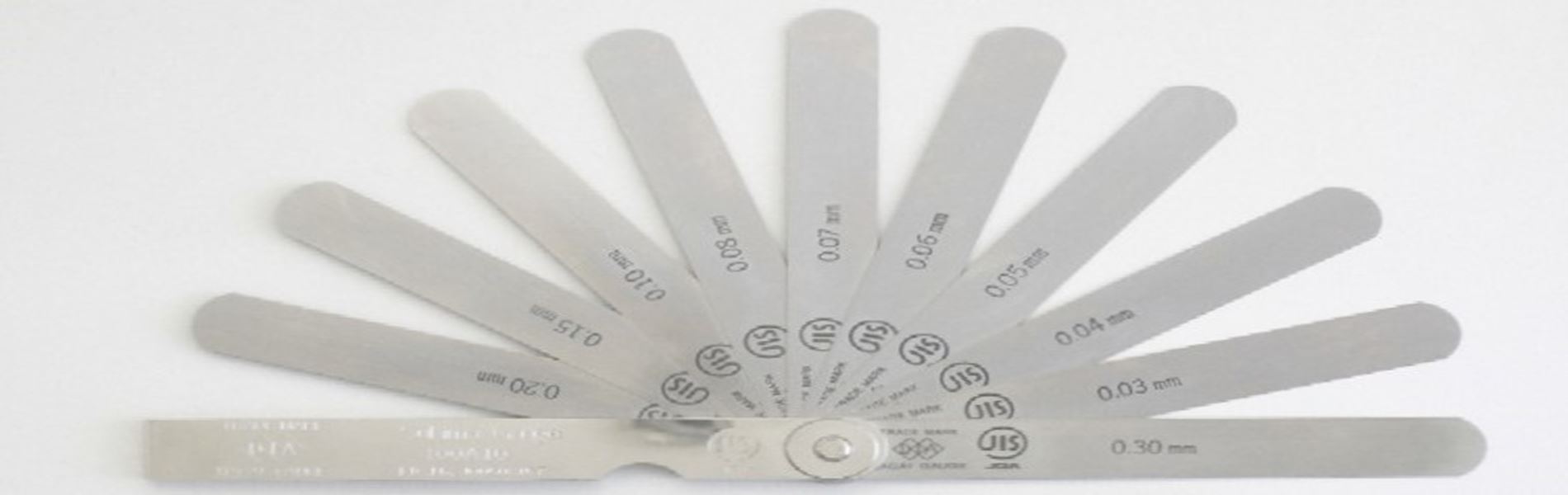

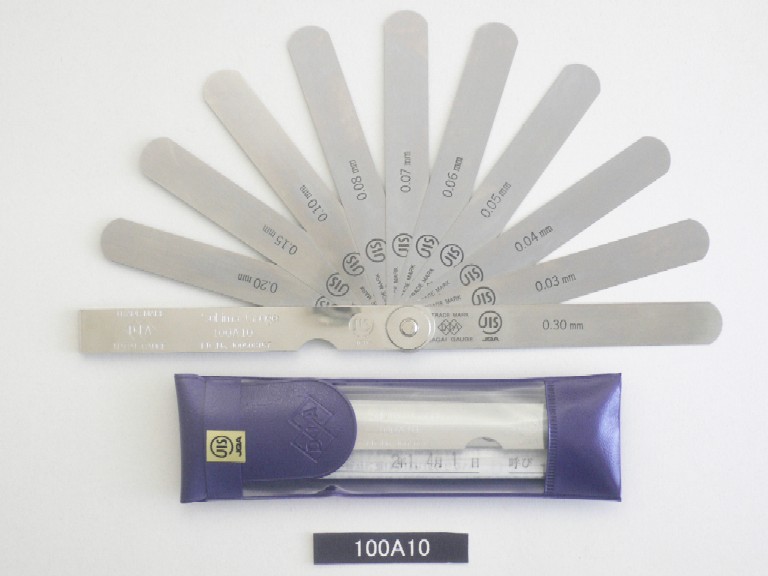

製造項目JIS組合せすきまゲージ

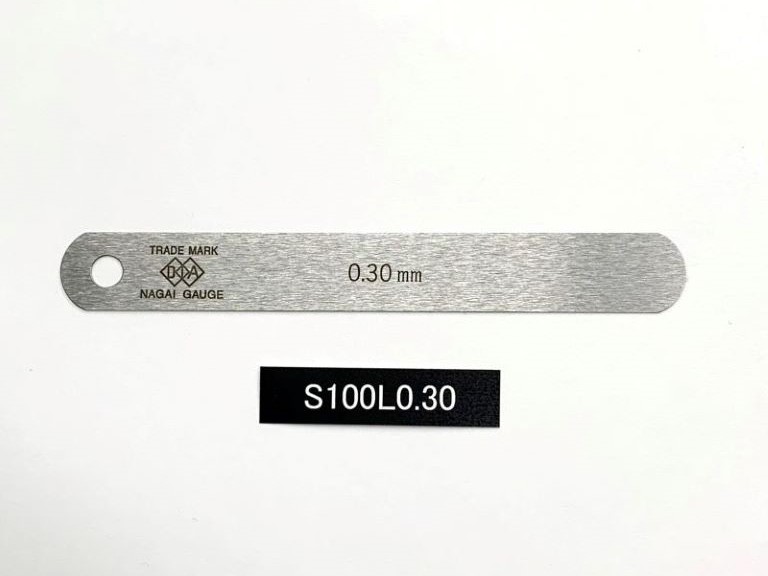

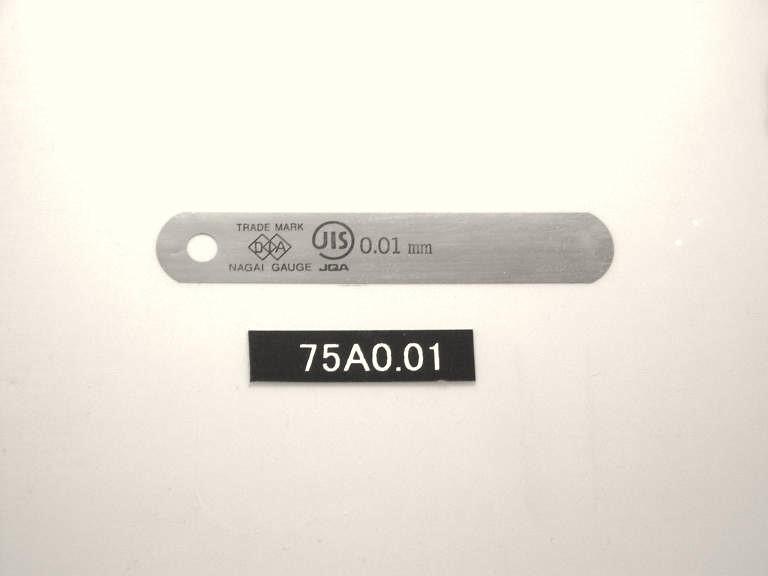

JISすきまゲージリーフ

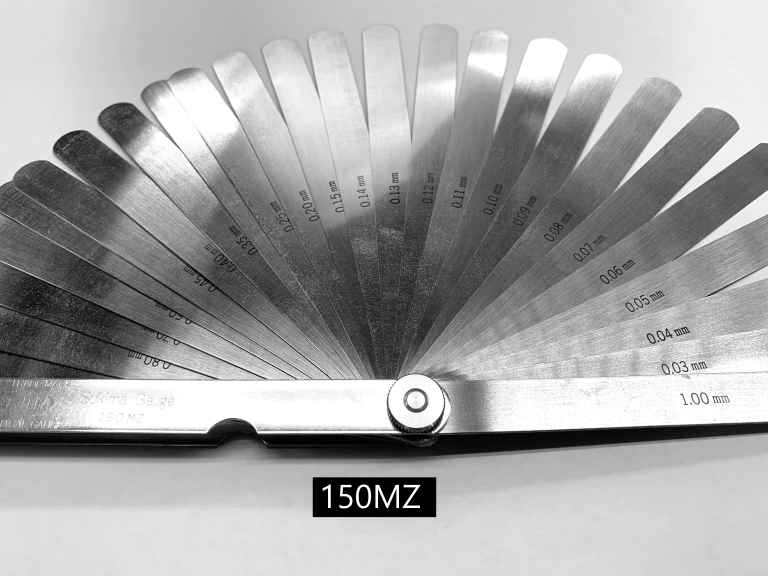

一般品組合せすきまゲージ

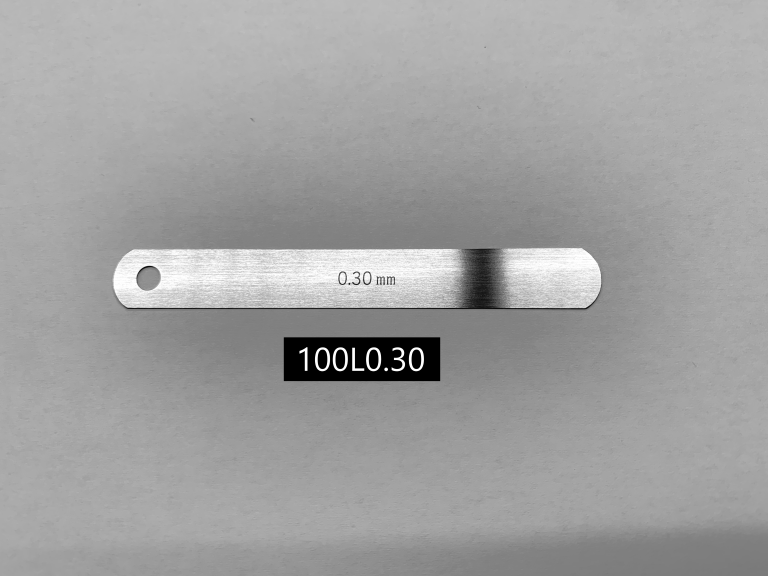

一般品すきまゲージリーフ

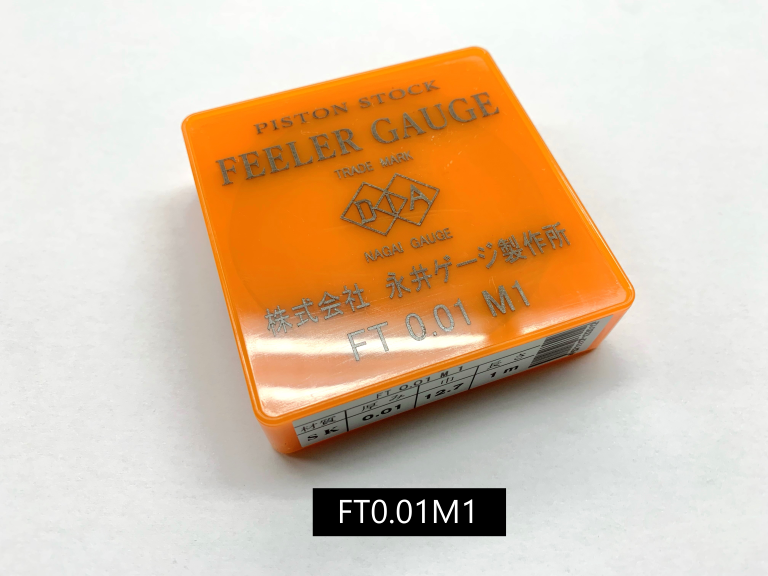

ピストンストックフィラーゲージ
その他 各種限界ゲージ

加入団体大阪精密測定機器協同組合

取引銀行三井住友銀行十三支店



  日本工業規格表示認定品

日本工業規格表示認定品 JIS B 7524-2008


 すきまゲージは間隔を測定するのに用いられ、他の測定器では測り得ない微細な二平面の間隔を簡単にかつ正確に検査することが出来ます。自動車や、電動機、発動機関のピストンやシリンダー部の間隔測定には必要欠くことの出来ない測定具です。

 当社はすきまゲージで初のJISマークの表示許可を受け、高品質のすきまゲージを供給しています。JISでは、リーフの厚さの精度だけでなく、その測定方法、巾や長さ及びその精度、材質・硬度表面粗さまで規定されております。

 厚さの精度の測定方法では、『ブロックゲージを基準に測微指針器を用いて測定すること』となっており、『マイクロメーターでの計測』と測定値が違うことがあります。

 ご使用に際しましては、『鹿皮』等でゲージ表面の防錆剤や汚れ、埃等を完全に拭き切ってからご使用ください。 ご使用後も同様にゲージ表面を清掃した後、『防錆粉』または『ミシン油』等の低粘度の油類を塗布して防錆した上で保管して下さい。これらの防錆剤は目や口に入ると危険ですので充分ご注意ください。

 1992年の改正により、それまでありました等級(特級・並級)は廃止され、全て特級精度に統一されるとともに、新たに厚さ0.01mm、 0.02mmのリーフと12枚組の組合せが設定されました。

 2008年の1月には、新たに11枚組の組合せが設定され、同時に材料の供給の停止、硬度の不足等の面から製品の維持が困難であると判断され、SK焼入材以外の材質がJIS製品から除外されることとなりました。悪しからず、ご了承のほどお願い申し上げます。

 尚、蛇足ながら、2008年1月現在『すきまゲージ』でJISの認証を受けているのは、『株式会社スワン 本社工場』と『当社 本社工場』の2件のみであります。JISの普及のためにも、他の工場のJIS認証取得を我々2工場は切に望みます。もし、他の工場が、認定されました際は、ご連絡下さい。文面を訂正致します。

 弊社のJIS製品の型番は、JISにより制定された型番です。JISマークなしに同じ型番を使った『まがい物』の商品にご注意ください。

参考規格:JIS B 7524-2008





  よくある質問


Q.1 JIS精度品と一般品すきまゲージの違いはなんですか?

A. JIS(日本工業規格)精度品はその名の通り、国により定められた厳しい規格に基づいて製作されております。一方、 一般品すきまゲージというのは、社内規格で定めた精度により製作しておりますので、各メーカーによってバラバラです。


Q.2 一般品のすきまゲージは検査・校正できますか?

A. 表面粗さがあらく、計測器具を傷つけてしまうので、出来ません。
検査・校正は、JIS精度品すきまゲージのみとさせていただいております。


Q3. 組合せすきまゲージの中の1枚だけを購入出来ますか?

A. はい、承ります。すきまゲージリーフとして、1枚から販売しています。
お見積りの際は、JIS品または一般品・厚さ・長さ・巾・材質をお知らせください。


Q.4 細い巾の組合せすきまゲージは製作できますか?

A. JIS品、一般品ともに製作できます。ただし、細巾のJIS品は商品にJISマークは付きませんが品質保証書をお付けしています。検査・校正も可能です。ただし、一般品のすきまゲージは、検査・校正出来ませんので、ご了承ください。細巾品は、受注生産品ですので、お見積りのご依頼を賜ります。


Q.5 吋目寸法品は製作できますか?

A. はい、製作しております。吋目寸法品は受注生産品ですので、詳しく内容をお知らせいただきましたら、お見積りさせていただきます。


Q.6 永井ゲージから直接商品の購入ができますか?

A. 申し訳ございません。弊社では直接のお取引はしておりませんので、御社が通常ご利用の工具店、または弊社ホームページより、ご都合の良い代理店を検索いただきました上で、そちらの方へご依頼の程、お願い致します。


Q.7 錆のでないすきまゲージはありますか?

A. ステンレス製と申しましても、基本的に錆難いというもので、圧延の関係で絶対に錆ないものではありません。
樹脂製は錆ませんが、色々と問題点が多く、弊社では製作しておりません。


Q.8 すきまゲージの防錆方法を教えて下さい。

A. 組合せすきまゲージの取り扱い説明をご参照ください。



その他ご質問やお気づきの点等、ございましたらお気軽に弊社までお問い合わせ下さいませ。




  組み合わせすきまゲージの取り扱い説明


1) まず、リーフを止めてある「ナット」を時計と反対周りに廻してリーフが無理なく動く程度に緩めます。

2) 次に『鹿皮』等で、ゲージ表面及び非測定箇所の、防錆剤や汚れ、埃等を完全に拭き取ります。

3) これより被検査物の隙間の測定に入りますが、測定する隙間のおおよその寸法が予め解っている場合は、その寸法より少 し厚さの薄いリーフから
解っていない場合は、一番厚さの薄いリーフから、無理な力を掛けずに隙間に挿入します。

4) 最初のリーフが無理なく挿入できましたら、1つ上の寸法のリーフを同じように隙間に挿入します。

5) 4) の作業を繰り返し行い、隙間の入り口でリーフが引っ掛かりスムーズに挿入できなくなれば、その1つ前のリーフ の厚さが測定された隙間の寸法であると判断します。
但し、使用したリーフの寸法差により必ずしも実際の寸法であるとは限りません。
必要に応じて、寸法差の細かいリーフをご使用ください。

6) 測定が終わりましたら、ゲージ表面を『鹿皮』等できれいに清掃した後、『防錆粉』または、『ミシン油』等の低粘度の 油類を塗布して、必ず防錆してください。

7) 防錆処理が終わりましたら、丁寧にリーフを金属ケースに収納し、「ナット」を時計周りに廻してリーフが動かないよう に固定して、ビニールケースに入れ、保管して下さい。


(注 意)

防錆剤は目や口に入ると危険ですので充分ご注意ください。

リーフの両端はプレス切断のうえ面取りをしてありますので、厚さ寸法より薄くなっており

側面もR加工は施してありますが、厚さ自体が薄い為、手を切る恐れがあります。

また、無理に力を掛けたり、無造作に扱うと、折れたり曲がったりします。

取り扱いには、充分ご注意ください。
